SW150P フルチューンしてみました

巷でコスパ最高との噂のSW150Pをフルチューンしてみました

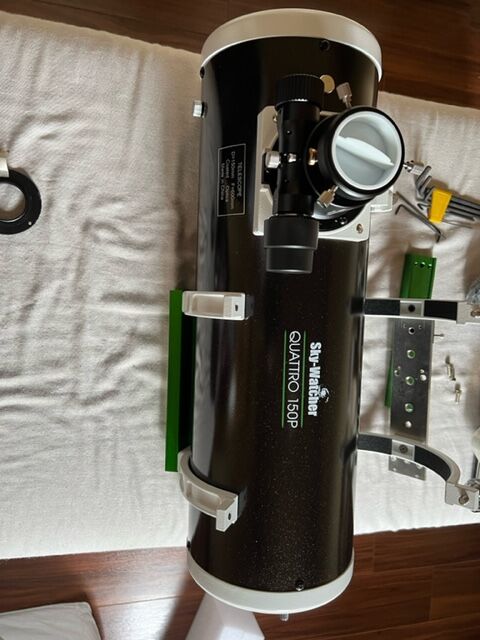

改造パーツが届くのを待つ間にフォーカサーを交換して様子見してました

まずスパイダーがペラペラで光軸がズレまくるのを対策

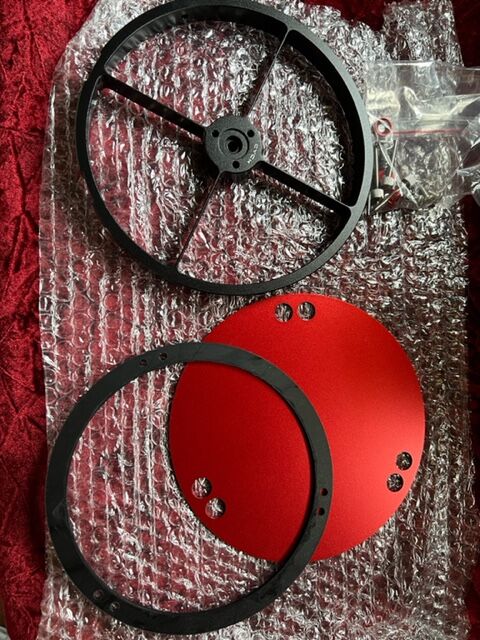

このセットを使います
アルミ削り出しスパイダー、主鏡マスク、主鏡裏目隠し版セットで1万円程
安くなりましたね

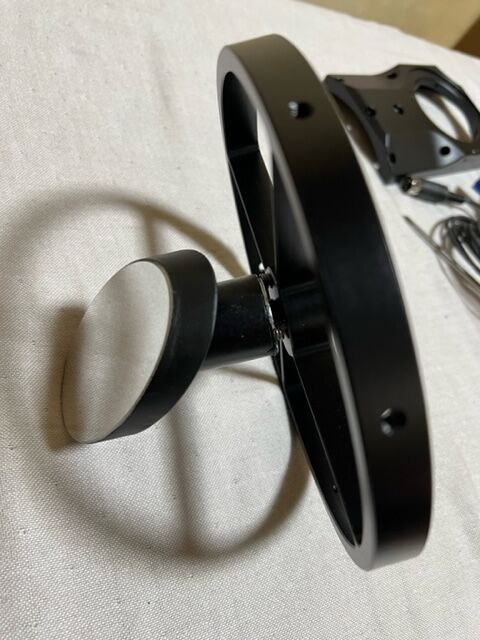

斜鏡も黒塗りされてますね

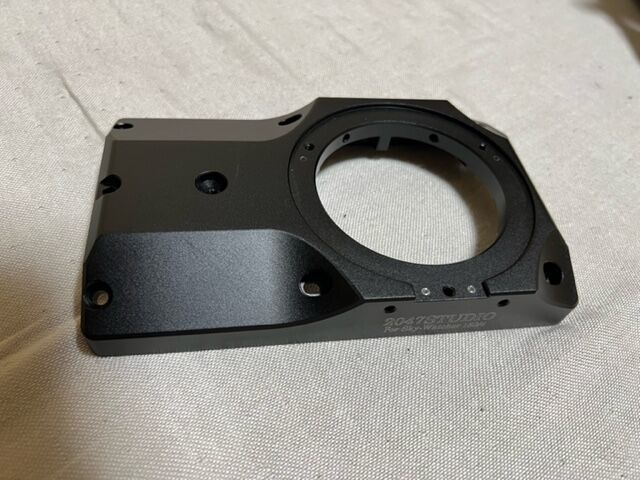

次に接眼部プレート交換


これも削り出しで150-250用まで売ってます
筒先リングのネジ部分とスパイダー固定ネジで共締め出来るようになっていて位置出しも簡単です

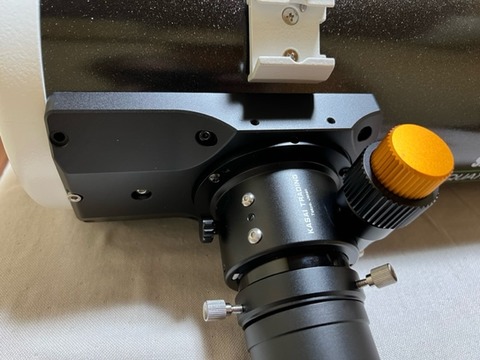

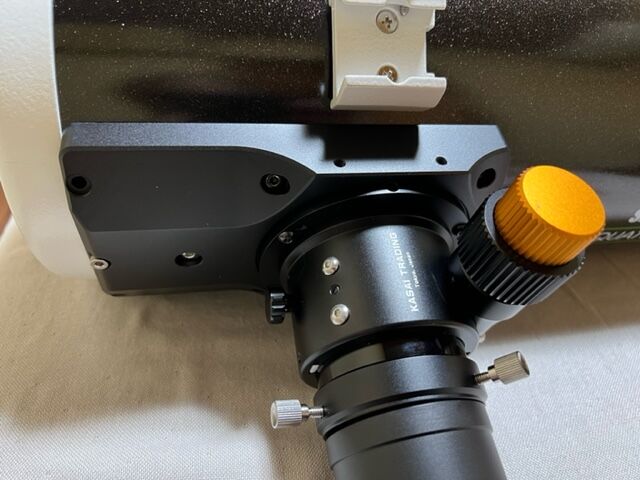

フォーカサーは笠井のMRPに交換
シャフト部分にもベアリングが使われていてしっかりしています

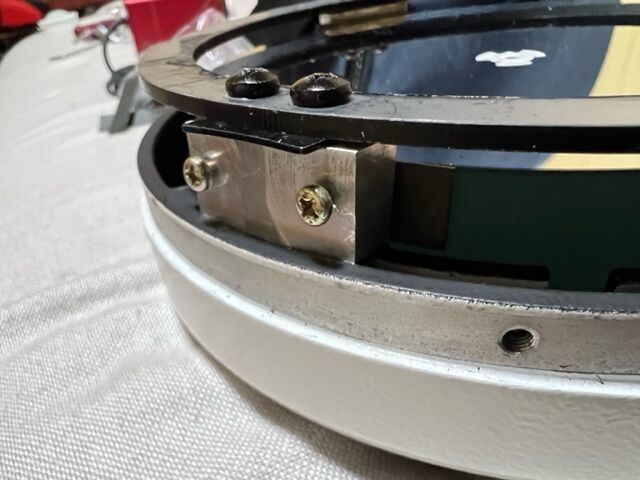

次に主鏡マスク


主鏡上からの押さえを無くし横からの固定にするためアルミで作りました

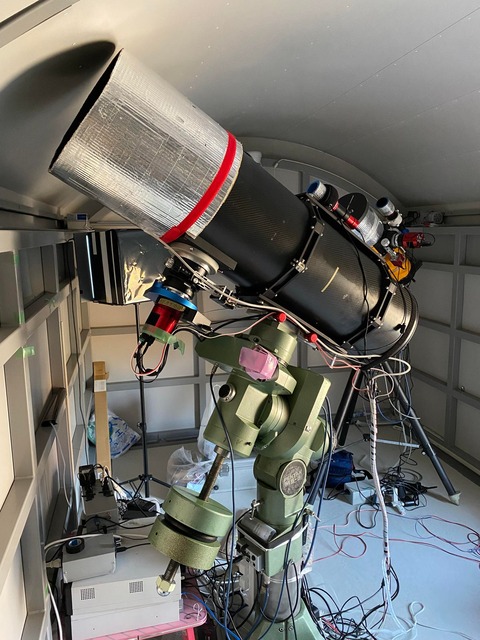

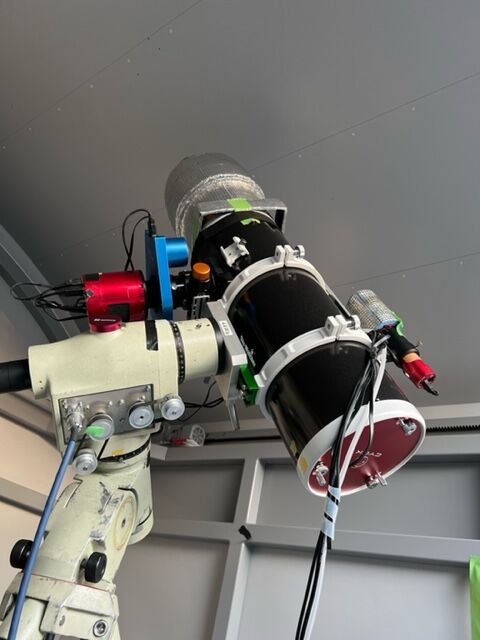

これで組み立て光軸調整をしてEM200に載せてきました


フードは四角鏡筒で使っていた物そのまま使えました
もう年季入っているのですが・・・
EM200はベルト改造、Onstep駆動

写真ではローテーターを付けていますが実写してみると2インチ差し込みでは傾いてしまい星像が出なかったので取り外しました

ここまでの改造で良い星像が出てくれました

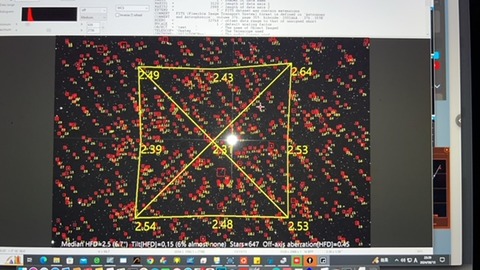

ASTAPで星像確認です
晴れていたのでサソリIC4603付近にセットして撮影開始後帰宅しました

IC4603_SW150P_comp_2048

夜半過ぎから雲が通過したみたいで300s x 16で終了していました
アンタレスのスパイダーが出てしまいますがシャープに写ってくれて一安心です
付属のコマコレ0.86を使ってASI2600MCでの撮影で周辺はほんの少し円弧状になりますが許容範囲です

これらグレードアップパーツはAliexpressで注文
1週間程で届きました

25cm鏡筒のフォカサー交換しました

リモートで撮影しているとたまに縦構図に変更したい時があるのです
お隣さんに言わせると ”縦モザイクにすれば良いのですよ!”
いやいやそれは結構面倒です
って事で25cmの接眼部を自作ローテーター付きフォーカサーに交換してきました
作るにしても色々と大変でまずは接眼部の長さを決定後フォーカサーとローテーターを寸法に収めるようにCADで製図
当初フォーカサーはM6ネジ6本にするつもりでしたがつもりでしたが動作させてみるとモータートルクが足りない
トルクのあるモーターに変更してみてもしんどそうなので4本ネジに変更しました


ABEBD18F-0BCF-4363-B0BD-E9B652C768E3

可動範囲は30mm

0BF44CB8-5F65-409C-B20A-3BB7B77EFFE2

こちらはローテーターのモーター
回転させるのでベアリング入りにしたところ滑らか過ぎてステッピングモーターの電源をオフにすると
フィルターホイールの重みで回ってしまいそうなのでギア付きモーターにしました

制御はOnstepにフォーカサー ローテーターを組み込んであるのでAscomで動作します
Indiでもそのまま使えます

WindowsのWSLでUbuntuがインストール出来るようになりIndiをインストールしてKstars等Indi Libraryを使って動作させる事が出来るようになりました
全く問題なく動作しますね

って事で月夜ですがテスト撮影したM13

M13_comp_2048


今の所無事動作しています

F5D95F55-7FFA-41FD-8223-67552B511B3A








25cm鏡筒がやってきた!

そろそろ大きな望遠鏡を考えていたところスカイウォッチャーのBKP250カーボン鏡筒があることを発見し問い合わせてみるもなかなか返答無しでしたがヨーロッパではサンプル出荷で販売はされてみたいでした

http://skywatcher.com/product/quattro-250-cf/
Quattro 250 CF って商品名ですね
販売はいつになるかわからないって事でした

自作も考えていたところ よっちゃん! を思い出して連絡を取り半ば強引に25cmニュートンを譲って頂けました

a_250


付属していた接眼部が直進ヘリコイドでリモートでは使えないので3インチV-POWER用のリングを作り設置後テスト撮影したところ近くに輝星があると盛大にゴーストが出ました

a_250_M51ゴースト

ずいぶん離れた星なんですけどねぇ
これは鏡筒内にウインコレクターが飛び出す為鏡筒内に星が入りゴーストとして写り込むのでしょうね
主鏡をもっとスパイダー寄りに調整する事で解決できるかもしれませんが2センチ以上となるとカーボン鏡筒に穴あけ作業が必要になるので断念し3インチウインコレクターの使用は諦めて以前使っていたTSの2インチコマコレを使う事にしました




南紀リモート天文台

南紀リモート天文台その後
メンバーみなさん望遠鏡を設置しましたが西側諸国は渋滞気味ですね


すさみルーフ内望遠鏡



IMG_2741

梅雨に入り晴れない日が続いて撮影も出来ない状態です

IMG_2732

巨大なMS5はモーターを交換してOnstep駆動にしました
筒先開閉はOnstepのローテーターで開閉
フォーカサーもOnstepです
USBハブはCentury CT-USB4HUB でWindowsからポートのオンオフが可能で!2V電源を切るとポートも全てオフになるのでリモートでは使いやすくて頼りになるハブです

そろそろ晴れて欲しいですねぇ

南紀リモート天文台 竣工

長い間ブログを放置していましたが最近は良く一緒に撮影に行っていたタカsiさんから 「リモート観測所を一緒にやりませんか?」と話を頂きsyoshiさんと三人で一気に盛り上がり早速場所調査へGO!
と言っても殆ど場所は決まっていたのですよ

リモート撮影候補地としてはとにかく暗い場所、電気、光Netがあることが条件ですが全て満たしている場所なのでGOGO!です
構想から設置まで3ヶ月ほどの超特急設置でした


IMG_9353

設置日は小雨、曇りとコロコロ変わる中での設置になりました
2.4m x 5mと巨大なスライディングルーフで完成品をトラックで輸送
トラックからユニックで吊り上げ

185538131_3353619728074646_8388915981297139243_n

基礎に設置後アンカーで固定してから防水処理で完成です

監視ネットワーク設定、セキュリティ機器設置、ルーフリモート開閉設定後機材を仮設置しました

20210518163804050

室内も広くて良いですねぇ!
僕のはMS5にイプシロン130Dとアンバランスな組み合わせで暫くは運用予定
晴れたら極軸合わせをしてテスト撮影です
